EWS 시리즈

EWS 시리즈

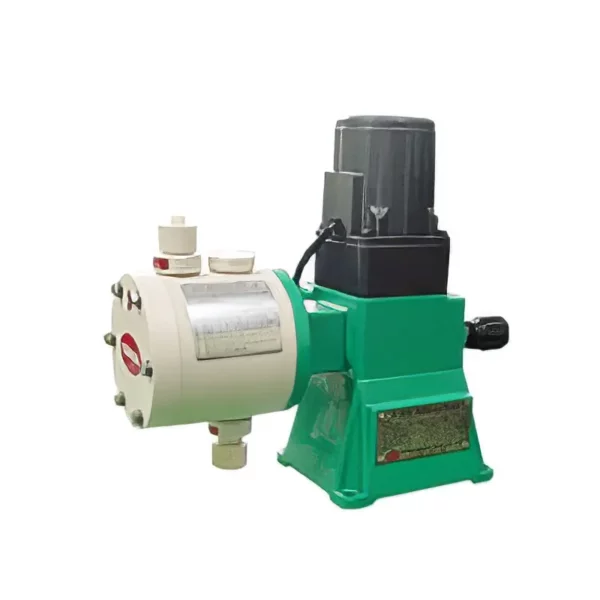

25~2,200cc/min.급 에어챔버내장형 다이아프램식 정량펌프

EWS 시리즈는 에어챔버내장형 다이아프램식 정량 펌프로서 맥동방지 기능이 우수하고,
진동이 없으며, 소용량 탱크 부착용으로 활용시 경제적 입니다.

카카오톡문의

EWS 시리즈는 에어챔버내장형 다이아프램식 정량 펌프로서 맥동방지 기능이 우수하고, 진동이 없으며, 소용량 탱크 부착용으로 활용시 경제적 입니다.

제품특징

  • 에어챔버 내장형
  • 주입정도가 높고 진동 및 소음이 없음
  • 소용량 주입시 경제적
  • 특히, 약품탱크 부착용으로 사용이 편리함
  • 호스, 호스 플랜지, 플랜지 직결식 및 PIPE FITTING 등 접속방식이 다양함.

재질 사양(Material Specifications)

헤드재질/부품명P.V.CSUS304SUS316PTFEPVDF
다이아프램PTFE+EPDM
체크볼CERAMICSSUS304SUS316CERAMICS
볼시트P.V.CSUS304SUS316PTFEPVDF
볼가이드P.V.CSUS304SUS316PTFEPVDF
오링VITON/PTFEVITONPTFE
※ 상기 재질 구성은 표준품 기준이며 재질 구성 변경이 필요한 경우 당사로 문의 바랍니다.

제품사양표: 60Hz

모 델EWS25EWS50EWS100EWS300EWS500EWS1000EWS2000
최대토출량cc/min.25501503606001,2002,200
최대토출압력kgf/㎠1010105555
스트로크수spm4898
접속구경호 스Φ6Φ10
플랜지KS 10K 15A
표준적용모터3상 AC 220V, 380V, 440V
40W B종60W B종
특 성 곡 선
외 형 치 수
접액부 구조
카 탈 로 그
사용 설명서
※ 주의사항
  • 상기 성능은 20℃/비중 1.0의 청수로 시험한 자료로서 용량 선정의 참고 자료로 활용하기 위한 것이며, 보증치를 나타내는 것은 아닙니다.
  • 추천하는 유효 유량조절 범위는 행정 길이의 20~100% 입니다.
  • 이송액의 온도한계 : PVC/PP 40℃, STAINLESS STEEL/PVDF/PTFE : 80℃
  • 이송액 중의 입자(슬러리)의 크기는 약 100㎛(0.1mm) 이내, 슬러리의 농도는 10wt%(슬러리의 비중은 2~3 정도)를 넘지 않아야 합니다.
  • 자흡 높이는 2m 이내 입니다.
  • 모터의 부착 치수는 IEC 규격이기 때문에 IEC 규격에 준하는 모터는 어떠한 모터든 부착이 가능 합니다.
  • 표준 도장 색상은 Pantone 334C(청녹색 계열, Munsell no. 2.5BG 5/10 근사색) 입니다.
  • 사양은 성능개선 등의 사유로 사전 예고 없이 변경될 수 있으며, 특별한 사양의 경우 당사로 문의 하시기 바랍니다.
