무맥동 정량펌프 개요

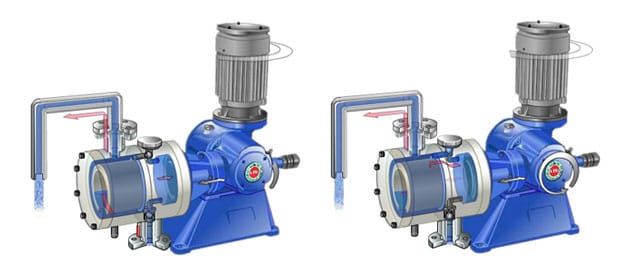

무동맥 정량펌프의 작동원리

무동맥정량펌프
무맥동 정량펌프는 일반적인 펌프에서 무맥동 정량 주입을 하기 위해 배관에 별도로 설치하는 Air-chamber의 원리를 응용하여 헤드에 내장 일체화시킨 획기적인 제품입니다.
무맥동 정량펌프는 일반적인 펌프에서 무맥동 정량 주입을 하기 위해 배관에 별도로 설치하는 Air-chamber의 원리를 응용하여 헤드에 내장 일체화시킨 획기적인 제품입니다.
모터의 회전운동이 편심 캠에 의해 펌프 로드의 왕복운동으로 변환된다.
펌프로드의 선단에 부착된 다이아프램이 왕복운동을 하면 헤드내의 체적이 증감되며 동시 에 펌프 헤드 내의 부압과 정압이 교번하여 발생되고 약액의 흡입,토출이 이루어 지게 된다.
다이아프램이 후진하는 경우 펌프 헤드내에 부압이 발생되며, 이때 토출측의 체크볼 이 유로를 차단하게 되어 토출측 배관 중의 약액의 역류를 막는다
이와반대로 다이아프램이 전진하게 되는 경우 펌프 헤드내에 정압이 발생되어 흡입측 의 체크볼은 유로를 차단하게 되고, 토출측 체크볼의 상승으로 유로가 열리고 약액이 토출되게 한다
무맥동 정량 주입 펌프는 헤드전면부에 내장된 Air chamber로 인하여 상기 내용이 반복되어 작동되더라도 기존의 정량 주입 펌프에서 발생되는 맥동현상이 없이 토출이 가능하다.

무맥동펌프 vs 맥동펌프의 비교

무맥동 펌프
맥동펌프
